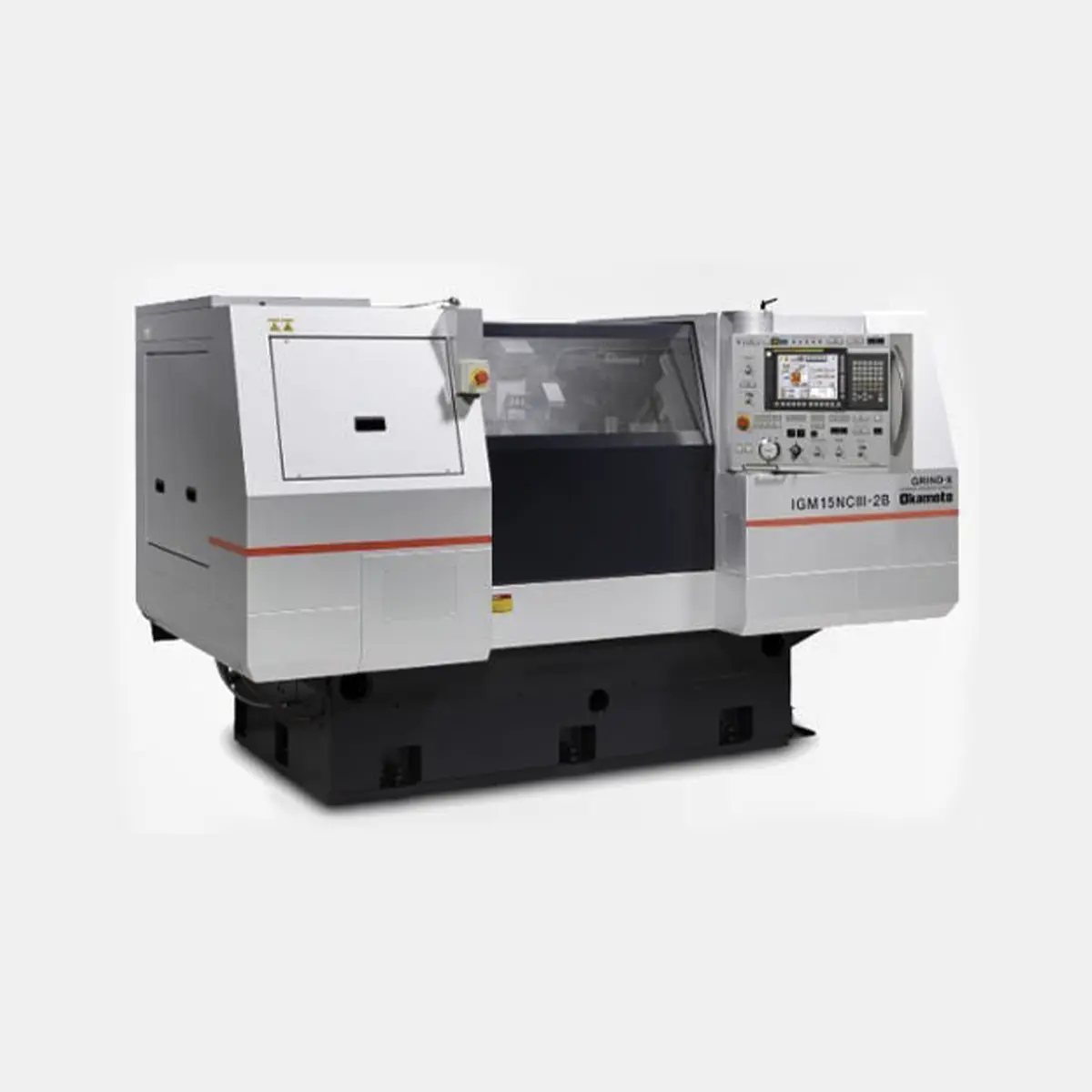

IGM15NCIII - 2B, la rettificatrice di precisione interna di Okamoto con mandrini portamola a doppio asse
Concetto
Macchina per rettifica interna con mandrini portamola a due assi in grado di essere azionati in modo indipendente tramite un software di dialogo senza testo
Caratteristica
・Il mandrino mola a doppio asse consente di eseguire lavorazioni complesse.
・La funzione di impostazione automatica dei dati di lavorazione genera automaticamente le condizioni ottimali di rettifica e ravvivatura. È sufficiente inserire la dimensione della grana della mola, il diametro e la larghezza della mola, quindi inserire il diametro nominale del pezzo.
Il calcolo automatico della ravvivatura di base e delle condizioni di lavorazione è possibile a partire dalle informazioni sulla mola, dalle dimensioni del pezzo e dai dati sulla lunghezza totale.
La gestione dei file supporta la registrazione di 21 tipi di dati mola e di dati pezzo. Offre un'operatività ineguagliata dalle tipiche rettificatrici interne universali.
・Lo schermo non visualizza alcun testo; le operazioni vengono completate tramite l'input tattile durante la visualizzazione del display del pannello.
Il pannello a sfioramento elimina anche i controlli inutili degli interruttori.
Il coperchio completamente chiuso, il motore CA del mandrino della mola e il servomotore CA del mandrino del pezzo sono caratteristiche standard.
All'interno della copertura completamente chiusa, progettata per garantire la conformità ambientale, l'avanzamento e la profondità di taglio stabili eliminano le bruciature da rettifica, ottenendo un'elevata precisione di lavorazione.
Specifiche tecniche
| Diametro del foro Capacità di macinazione, mm | 6 - 150 |
| Max. Profondità di rettifica (circa a seconda del cannotto), mm | 125 |
| Diametro di rotazione, mm | 600 |
| Lunghezza x profondità, circa, mm | 2800 x 2800 |
| Altezza, circa, mm | 1600 |
| Gamma di velocità del mandrino della ruota (giri/min) | 6,000 - 60,000 |
| Velocità standard del mandrino della ruota (giri/min) | 10,000 & 20,000 |
| Potenza del mandrino di rettifica (HP) | 7.5 |
