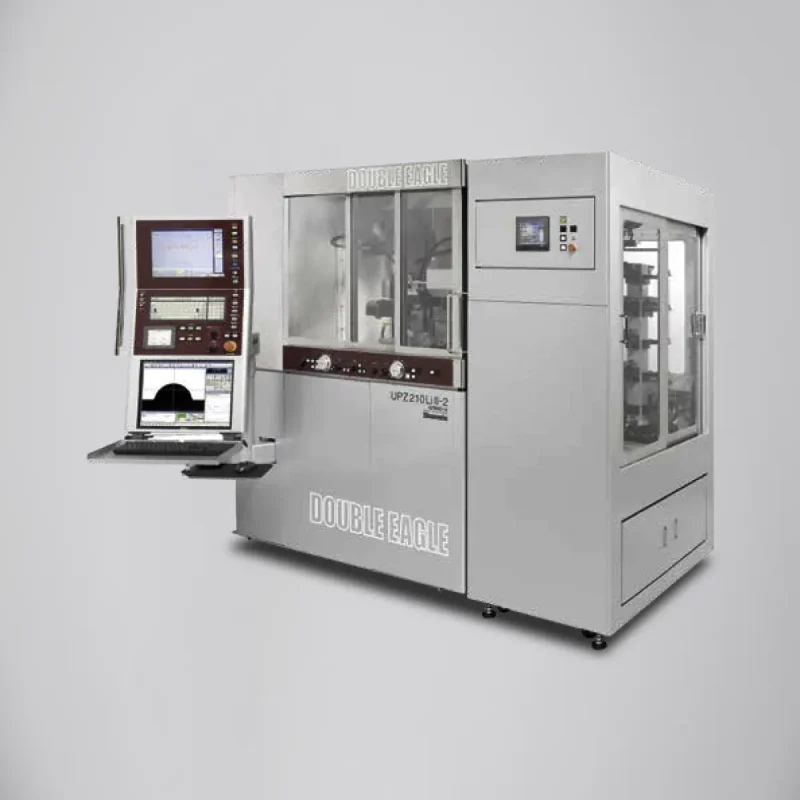

UPZ 210 LiII / LiII-2
Rettificatrice di superfici e profili di altissima precisione
Con un peso di 5700 kg, il design di questa macchina offre un'eccellente base a basse vibrazioni per la rettifica ultraprecisa di superfici e profili. Le guide lineari ad alta precisione (opzionalmente con guide idrostatiche) abbinate ai motori lineari su tutti gli assi offrono velocità e precisione elevatissime. L'azionamento della tavola con motore lineare raggiunge una velocità di oscillazione fino a 250 corse doppie al minuto. Due teste di rettifica che lavorano in modo indipendente consentono
operazioni di sgrossatura e finitura da eseguire contemporaneamente. In combinazione con una telecamera CCD opzionale, questa macchina è in grado di eseguire un ciclo completamente automatico che comprende la riaffilatura con compensazione e la misurazione finale del pezzo senza doverlo rimuovere dalla macchina, garantendo così la massima precisione.
- Profilo a ricircolazione rapida CNC
- Rettificatrice
- con azionamento a motore lineare
- rettifica del metallo duro con oscillazione 520
- colpi al minuto
- Sgrossatura e finitura, misurazione, compensazione indipendente una dopo l'altra
Specifiche tecniche
| Area di lavoro Superficie di serraggio del tavolo mm | 200 x 110 |
| Percorso del tavolo (L x L) mm | 270 x 120 |
| Carico massimo incl. mandrino kg | 5 |
| Dimensioni del mandrino magnetico (L x L x A) mm | 175 x 105 x 49 |
| Velocità del tavolo mm/min | 0,1 - 60 |
| Velocità mm/min | 1 - 1000 |
| Motori Motore mandrino ruota kW | 2,2 |
| Oscillazione del tavolo (motore lineare) kW | 2,0 x 2 |
| Spazio richiesto Dimensioni (L x P x A) mm | 1750 x 1850 x 1880 |
