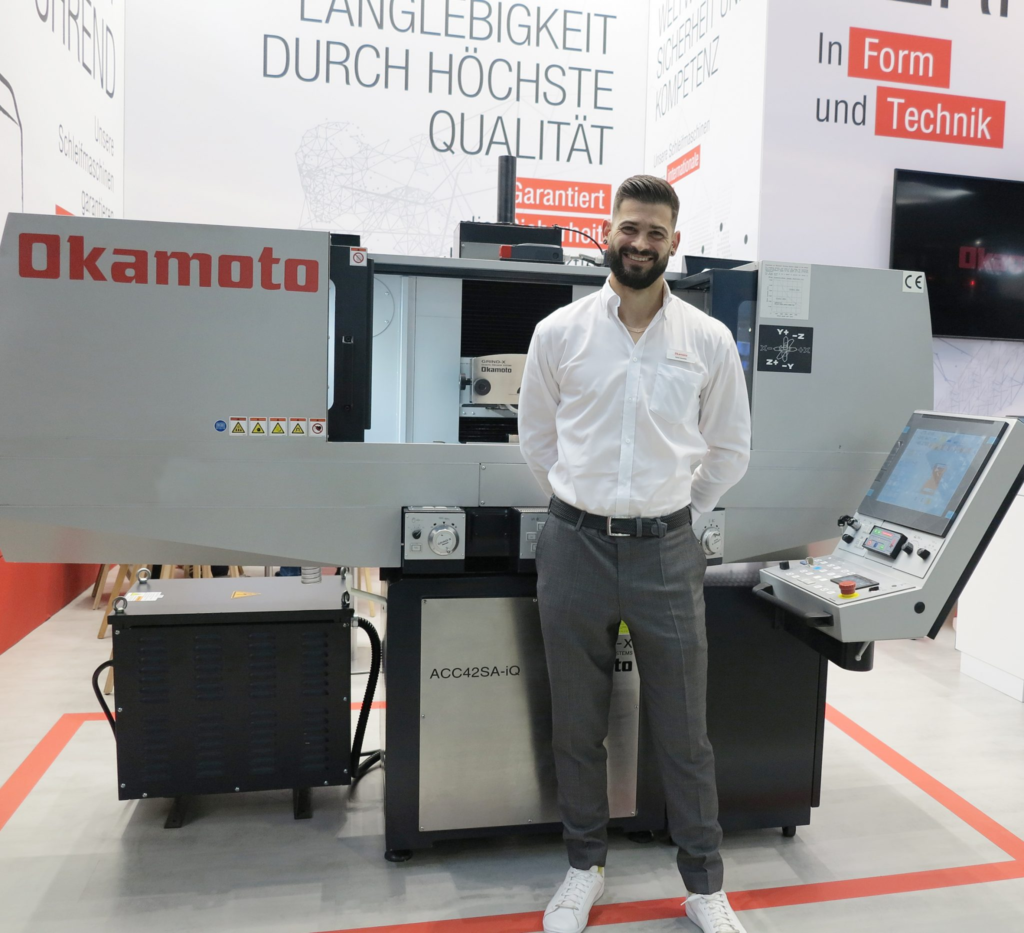

ACC42SA-iQ
Mit der CNC-Flach- und Profilschleifmaschine ACC42-SAiQ ist es dem Schleifmaschinenhersteller Okamoto gelungen, eine leistungsstarke und kompakte Kreuztisch-Maschinenlösung für den flexiblen, universellen Einsatz im Werkzeug- und Formenbau, sowohl für die Einzelteil- als auch für die Serienfertigung, auf den Markt zu bringen. Jetzt präsentiert Okamoto die nächste Entwicklungsstufe dieser vielseitigen Maschine: Dank des motorischen Tischantriebs anstelle von Hydraulikzylindern können Anwender jetzt noch präziser und energieeffizienter schleifen. Die Umstellung auf die FANUC-Steuerung macht die intelligente Steuerungssoftware iQ, mit der auch unerfahrene Bediener komplexe Schleifprozesse einfach programmieren können, noch vielseitiger und benutzerfreundlicher.
Die kompakte Kreuztischbauweise macht die ACC42-SAiQ mit einer Schleiflänge von 400 mm und einer Schleifbreite von 200 mm zu einer vielseitig einsetzbaren Schleifmaschine, die z. B. im Werkzeug- und Formenbau das wirtschaftliche Flach- und Profilschleifen von Kleinteilen ermöglicht. Dank der Kreuztischkonstruktion kann der Arbeitstisch in zwei Achsen verfahren werden. Dies macht die ACC42 iQ flexibel für verschiedene Schleifaufgaben und ermöglicht ein präzises Positionieren und Schleifen von Werkstücken. Der auf dem Tisch montierte Profilabrichter ermöglicht die Herstellung nahezu aller im Werkzeug- und Formenbau verwendeten Profile.
Anstelle des ursprünglichen Hydraulikzylinders ist der ACC42 SAiQ jetzt mit einem motorisierten Tischantrieb ausgestattet. Dieser wird von einem AC-Servomotor und einer Kugelumlaufspindel angetrieben. Dies ermöglicht eine präzisere, sanftere und energieeffizientere Bewegung und letztlich eine noch genauere Positionierung im Vergleich zur hydraulischen Tischbewegung. Patrick Glasstetter, Leiter der Serviceabteilung bei Okamoto, erklärt: “Dadurch wird die Schleiffunktion an bis zu fünf Positionen auf dem Tisch mit jeweils unterschiedlichen Höhen und Breiten im Vergleich zu den Vorgängermodellen weiter verbessert. Neben der besseren Energieeffizienz und Präzision reduziert der motorisierte Tischantrieb auch den Wartungsaufwand im Vergleich zum hydraulischen System.”
Der motorische Tischantrieb verbessert nicht nur die Energieeffizienz und Präzision, sondern reduziert auch den Wartungsaufwand im Vergleich zum hydraulischen System. Die spezielle V-V-Führung für eine stabile, präzise Bewegung der Längs- und Querachsen sowie die wartungsarme, automatische Schmierung aller Achsen wurden beibehalten. Dies reduziert den Verschleiß und garantiert eine gleichbleibend hohe, wiederholbare Genauigkeit.
Die innovative iQ-Steuerungstechnologie, die in den ACC42 SAiQ integriert ist, steuert zwei NC-Achsen gleichzeitig. Über die Teach-in-Funktion auf dem Farbbildschirm mit interaktiver Führung kann der Anwender jederzeit, auch während des Betriebs, alle Positionen einstellen. Dank Touchscreen und Bedienoberfläche erfordert die Programmierung auch komplexer Schleifprozesse keine tiefgreifenden Kenntnisse der Schleiftechnik mehr. So ist iQ auch für ungeschulte Anwender einfach zu bedienen, da die Software unter anderem automatisch die optimalen Schleifbedingungen einstellt. Mit iQ werden Programmier- und Schulungszeiten für Mitarbeiter deutlich reduziert.
Intelligente iQ-Steuerungstechnik noch vielseitiger
Im Zuge der Umstellung auf FANUC-Steuerungen wurde auch die iQ-Software weiter verbessert: Zahlreiche neue Funktionen sind nun verfügbar. Basierend auf dem Feedback zahlreicher Anwender wurde sie zudem noch benutzerfreundlicher gestaltet. Darüber hinaus ist die Darstellung auf den einzelnen Bildschirmen jetzt schärfer und die Reaktionszeit der Steuerung wurde deutlich verkürzt. Die allermeisten Schleif- und Abrichtaufgaben können direkt am Bildschirm mit leicht verständlichen Symbolen eingestellt und bearbeitet werden. Es müssen nur noch die Werte eingegeben werden, eine textbasierte Programmierung ist nicht erforderlich.
Patrick Glasstetter: “Mit der neuen Generation ACC42 SAiQ können sowohl Einzelstücke als auch Großserien flexibel bearbeitet werden. Und das in kürzester Zeit und mit hervorragenden Oberflächengüten.”
